摩擦材料的生產工藝，傳統上分為干法生產工藝和濕法生產工藝兩大類。其劃分基礎在于在壓塑料制備工序中所使用的粘合劑——樹脂（或橡膠）是干態(tài)形式還是濕態(tài)形式。干法生產工藝，又分直接混合法和輥煉法兩種。直接混合法生產工藝中，干態(tài)形式的粘合劑為粉狀樹脂或粉狀橡膠（例如丁腈橡膠粉末），兩者在混料機中與其它組分材料進行混合。在輥煉法生產工藝中，干態(tài)形式的粘合劑為粉、塊狀樹脂和塊狀橡膠，兩者在煉膠機或煉塑機上通過輥煉實現混合。濕法工藝包括直接混合法、浸漬法兩種。

     摩擦材料的生產工藝過程主要步驟如下：

壓塑料的制備→預成型→熱壓成型→熱處理→機械加工（磨削、倒角、鉆孔等）

干法生產工藝是國內外應用最廣泛的摩擦材料生產工藝形式。在我國則是于20世紀60年代期間被開始采用，此工藝的特點是。

    1、制得的壓塑料為纖維粉狀料； 2、壓塑粉料在熱壓成型操作中投料方便，壓塑粉料在模腔中易分布均勻，流動性好?？深A成型；3、工藝較簡單、產品性能可調性好；4、混料過程中、纖維組分的伸展性好，制品強度高； 5、制品成本低。

    但是和濕法工藝相比，干法工藝在壓塑料制備、預成型和熱壓成型的操作過程中會產生較多飛揚的粉塵并對環(huán)境產生污染。因此，加強操作過程中的自動化、連續(xù)化和密閉化，使生產環(huán)境達到環(huán)保要求，是干法生產必須要重視和解決的問題。

1、直接混合法工藝

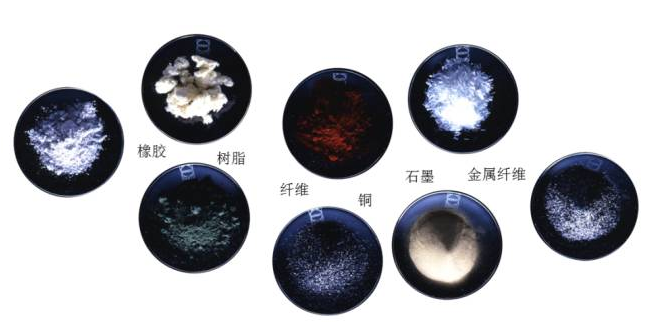

    直接混合法為各種壓塑料制備方法最簡單方便的一種工藝方法。在此工藝中，樹脂為熱塑性酚醛樹脂或其改性樹脂的粉狀物，俗稱樹脂粉。橡膠可采用粉末狀丁腈橡膠（丁腈橡膠粉）或橡膠屑（輪胎粉）。在直接混合法中，將樹脂粉、橡膠粉、填料和纖維投加到混料機中，進行充分攪拌，達到均勻混合后，將物料放出，得到粉狀的混合物料，此種壓塑粉料即可被用來熱壓成型，制成剎車片和離合器片

2、熱輥煉法工藝

    熱輥煉法主要用于丁苯橡膠（或丁腈橡膠）和樹脂的共混改性。

冷輥煉法工藝

    冷輥煉法生產工藝是將樹脂、橡膠、填料和纖維全部組分在煉膠（塑）機上，通過常溫輥煉實現均勻混合，而制成帶片狀壓塑料。然后再進一步通過成型、固化、（硫化）操作得到制品。這種生產工藝的特點在于：

    （1）輥煉操作在不加熱的條件，即常溫下進行。

    （2）通過輥煉所制得的壓塑料為片狀料或帶狀料，可直接進一步成型加工，而不需要像熱輥煉法工藝那樣將輥煉料粉碎成粉料，故而配方中橡膠對樹脂的用量比例可不必受粉碎操作條件的限制，橡膠在組分中的用量比例可以高達10% 或更多。

    冷輥煉法制造軟質剎車片的工藝流程如下：

    橡膠塑煉→塑煉膠→樹脂粉、填料、纖維冷輥煉→輥煉膠料→切割下料→狹帶片料→裁切壓塑料片或條→熱壓成型→熱處理或硫化→磨加工→成品

杭州臨安華龍摩擦材料有限公司主要生產割草機及油鋸汽油機離合器、摩托車離合器摩擦片、摩托車制動蹄塊及碟剎片、工程機械用剎車片、電機摩擦片、電動葫蘆機等特種摩擦材料及部件。有需要的可與我們聯系，電話0571-63631188。
